Сверлильные и резьбонарезные работы
В этом разделе можно выбрать обработку отверстий: сверление, подготовку поверхности или нарезку резьбы. Для одной детали может потребоваться несколько операций; в заявке укажите конечное назначение отверстия и требования чертежа.
Какую операцию выбрать для отверстия
Сквозное отверстие под крепёж, точная посадка и резьбовое соединение требуют разных операций. Этот раздел помогает выбрать услугу и связать несколько операций в одной заявке. Параметры конкретного отверстия и резьбы указаны на отдельных страницах.
Нужно получить отверстие в заготовке

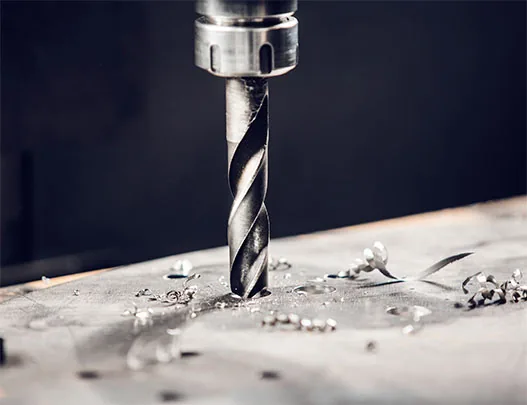

Перейдите к сверловке отверстий по чертежу, если требуется выполнить сквозные или глухие отверстия. Для такой заявки нужны схема расположения, диаметр, глубина и материал детали. Отдельно отметьте фаски и последующую обработку.
Нужна внутренняя резьба
Для резьбового соединения выберите нарезку резьбы. Укажите её обозначение, шаг, длину рабочей части и исполнение отверстия. Если отверстие ещё не подготовлено, включите его получение в ту же заявку: сверление само по себе не означает готовую резьбу.
Отверстие есть, но требуется другая точность или поверхность
Зенкерование и развёртывание рассматривают по допуску и состоянию имеющегося отверстия. Для увеличения диаметра и обработки посадочных поверхностей может потребоваться расточка. Перед выбором операции приложите чертёж с исходным и окончательным размером — одно название обработки не заменяет требования к результату.
Как объединить операции в заказе
В общей заявке перечислите детали и количество, приложите чертежи и обозначьте, какие отверстия должны остаться гладкими, какие получить резьбу, а какие — подготовку под сопряжение. Если заготовка уже обработана, укажите готовые базы и поверхности, которые необходимо сохранить.
Стоимость разных операций не следует сравнивать только по числу отверстий. На расчёт влияют подготовка и закрепление детали, материал, доступ инструмента, требуемая точность и объём контроля. Для обсуждения нескольких операций отправьте общий комплект чертежей; для одной операции используйте соответствующую страницу выше.
Возможности сверловки: диаметры и точность
| Операция | Диаметр | Глубина | Точность и допуски |
|---|---|---|---|
| Сверление | 1-80 мм | до 5×d | по кондуктору ±0,1 мм |
| Зенкерование | 10-80 мм | : | IT10-IT11 |
| Развёртывание | 10-50 мм | : | H7 (IT7) |
| Нарезка резьбы метчиком | М4-М60 | по чертежу | 6H |
Для отверстий > 80 мм применяем рассверловку + расточку. Крупные отверстия: на расточном станке.
