Валы переменного сечения

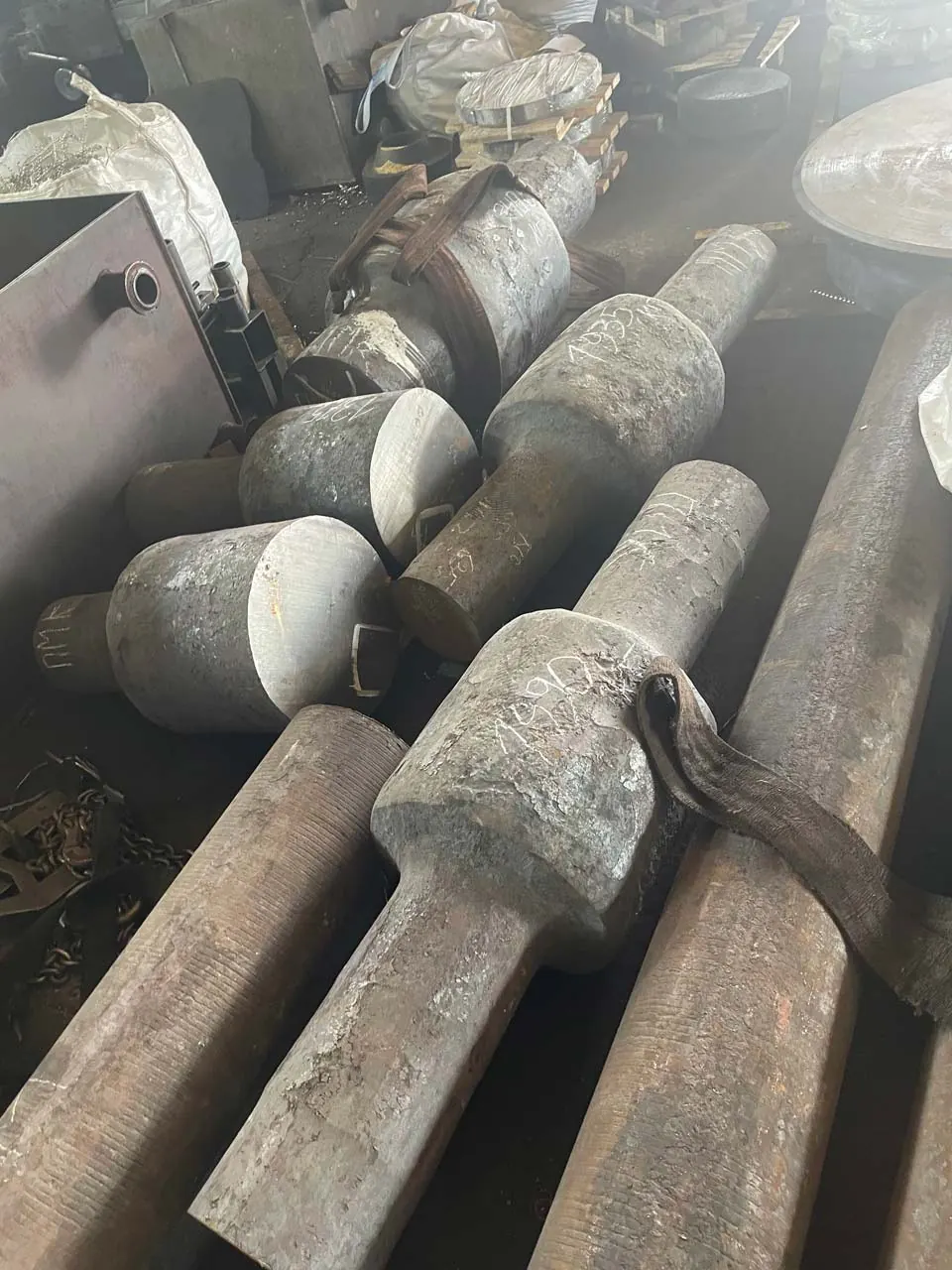

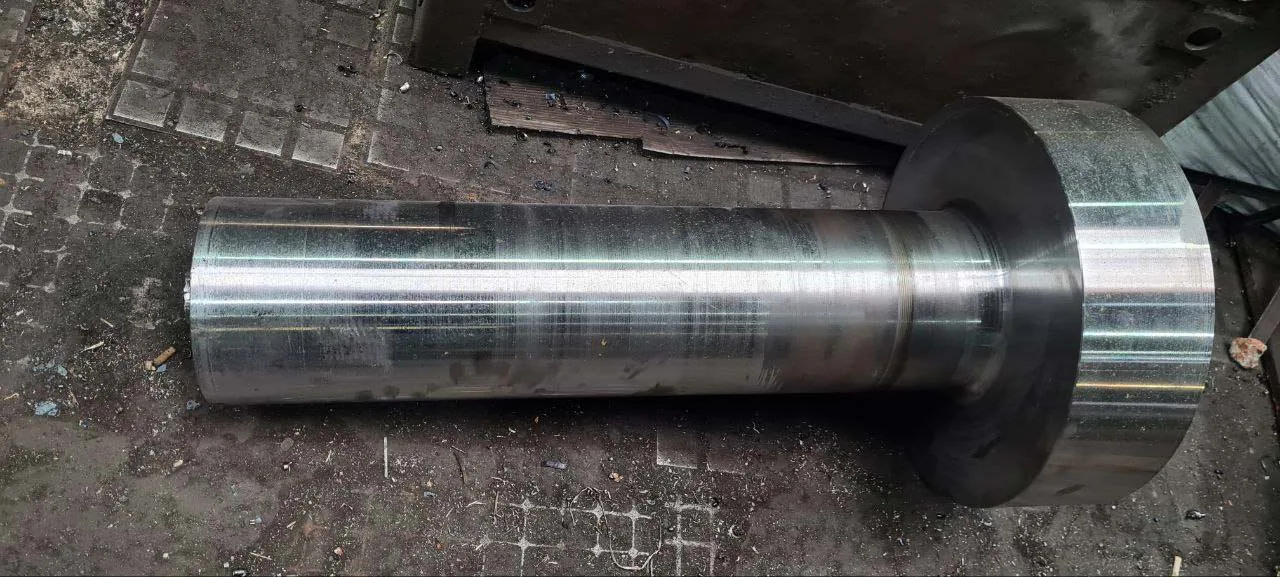

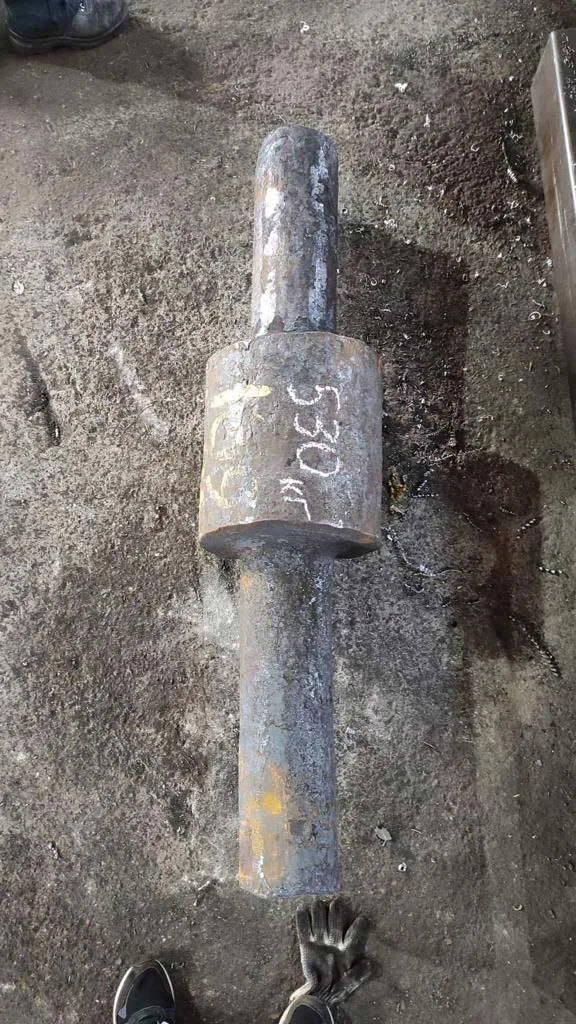

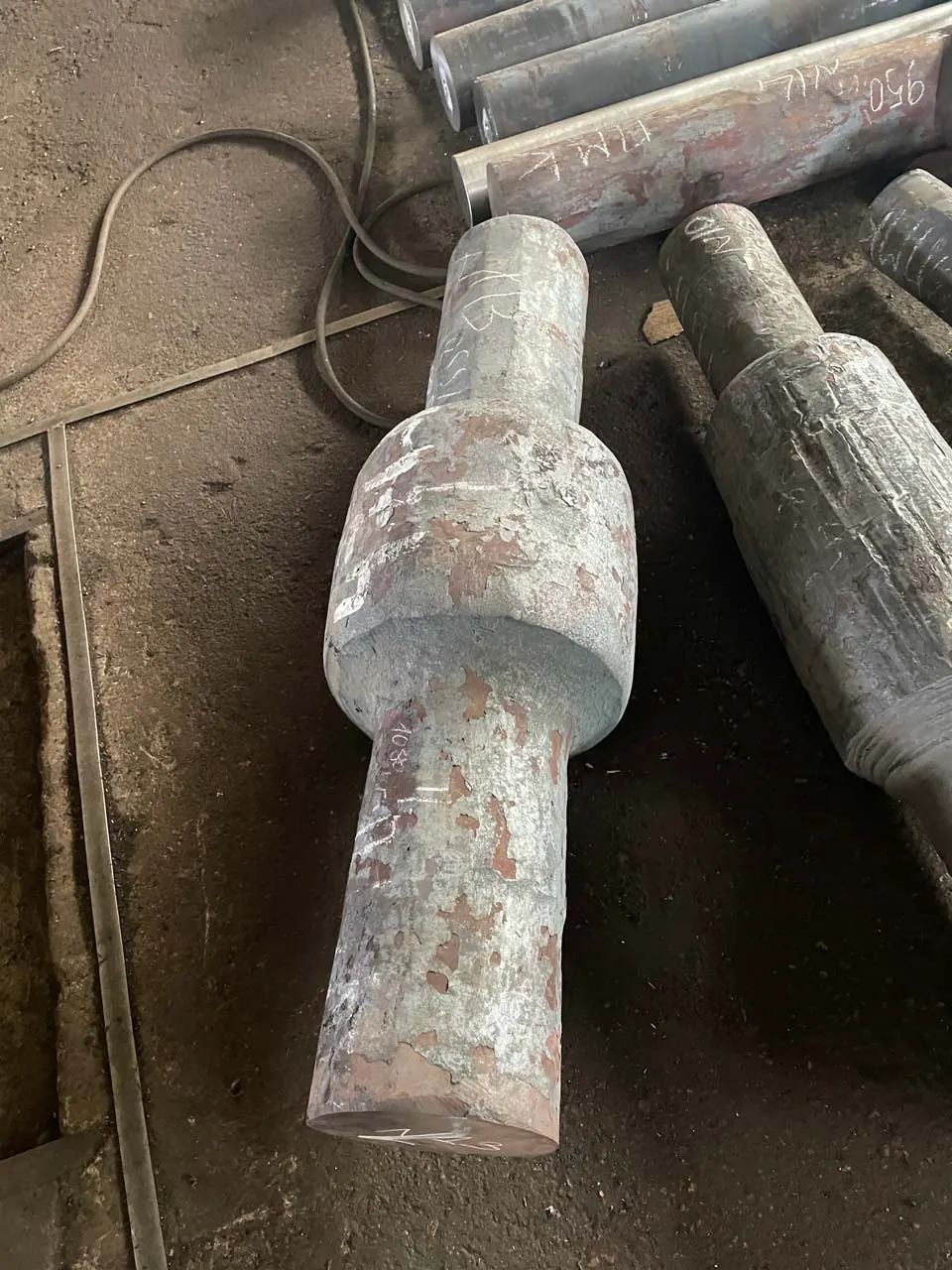

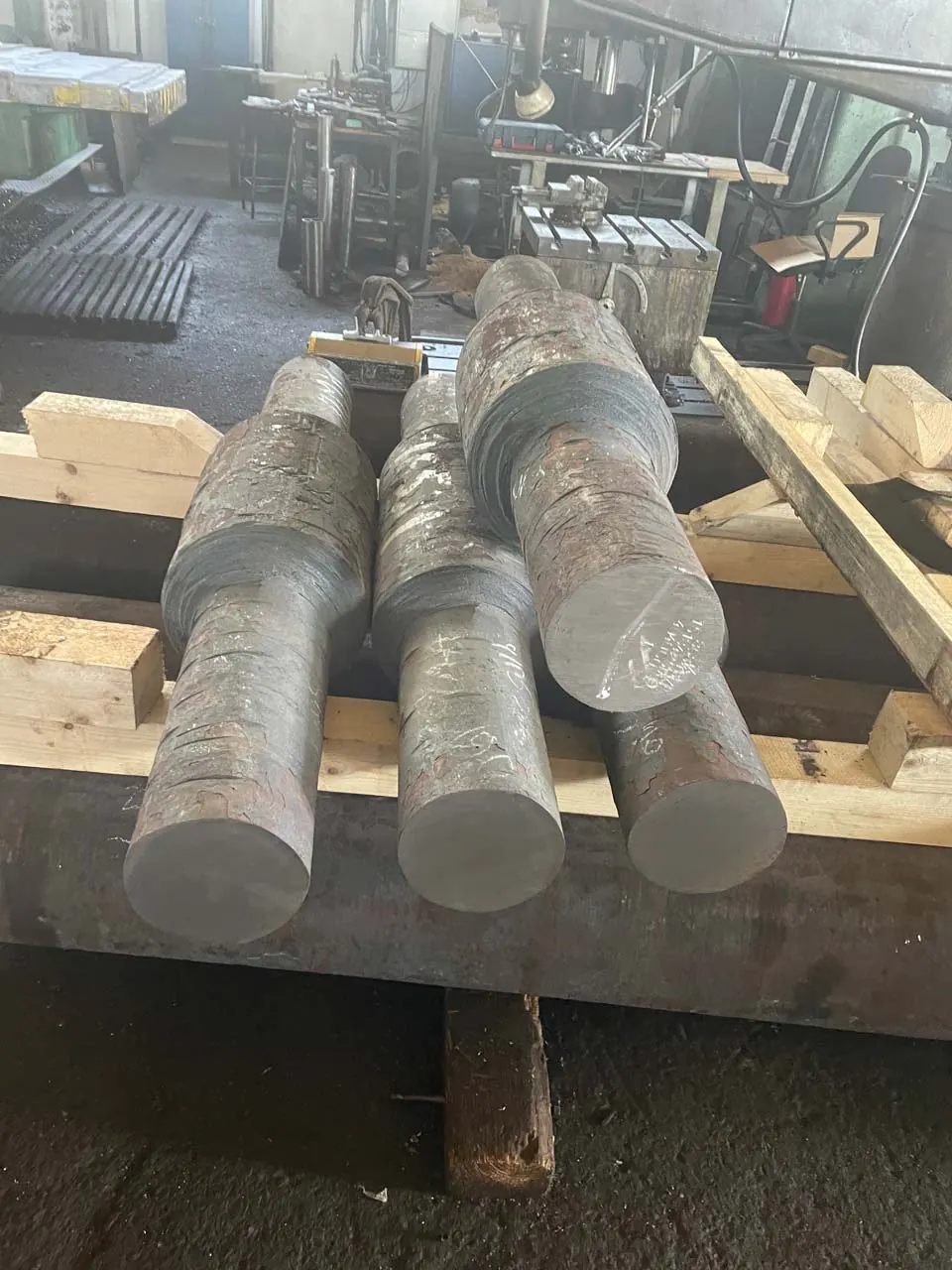

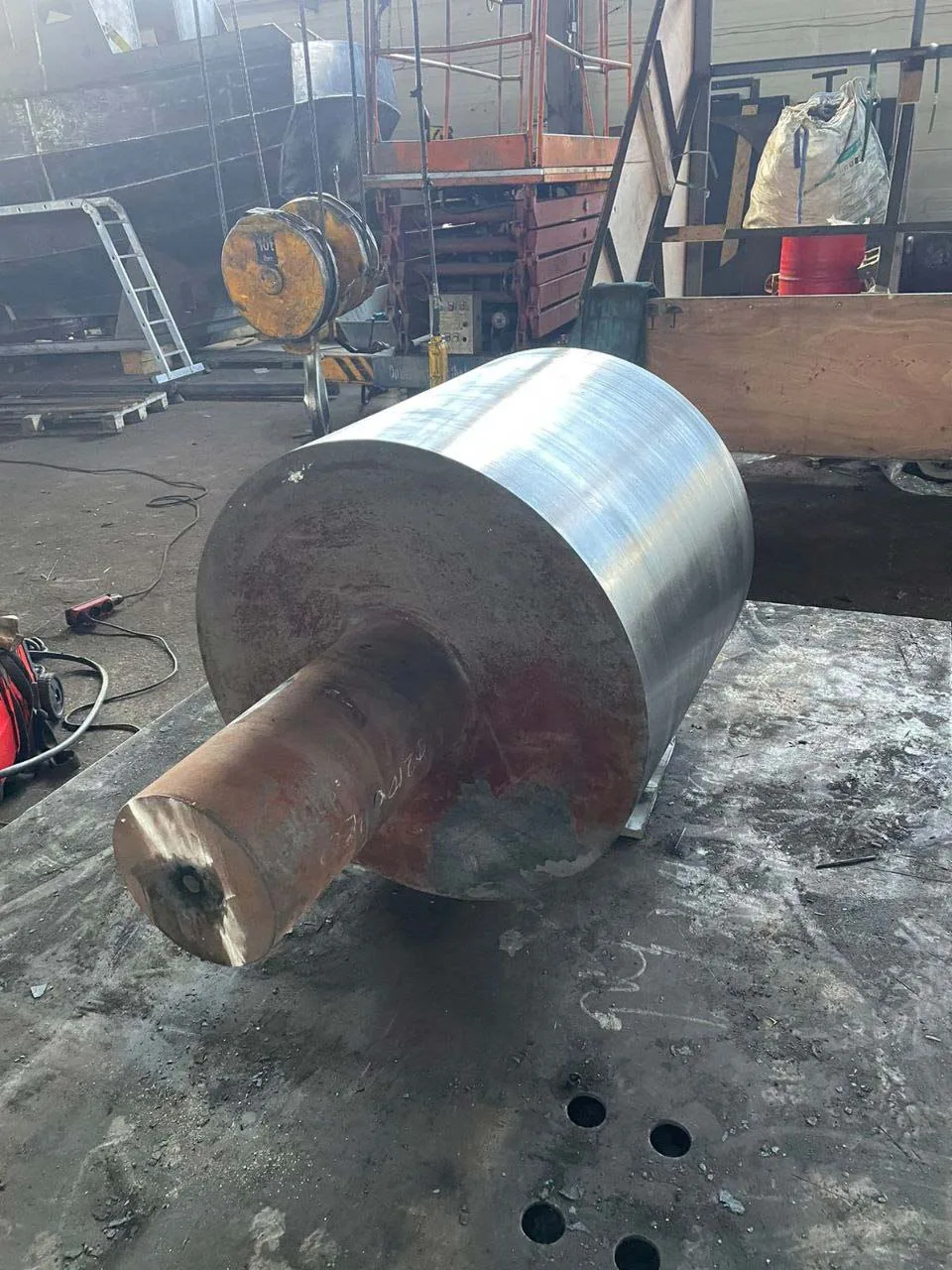

Фотографии валов помогают показать ступени, переходы диаметров, зоны сопряжения, длину заготовки и запас металла под чистовую обработку. Для таких деталей критичны базирование, соосность участков и понятный маршрут от заготовки до готового вала.

На что смотрит технолог

• длины ступеней, минимальные и максимальные диаметры, галтели
• места под центровые, шпоночные пазы, резьбы или канавки
• требования к биению, твердости и состоянию поверхности

Как ускорить расчет

Приложите чертеж, материал, массу или размер исходной заготовки, количество и требуемый контроль. Если вал идет в сборку, полезно отметить сопрягаемые поверхности и зоны, которые нельзя перегревать или перетачивать.
